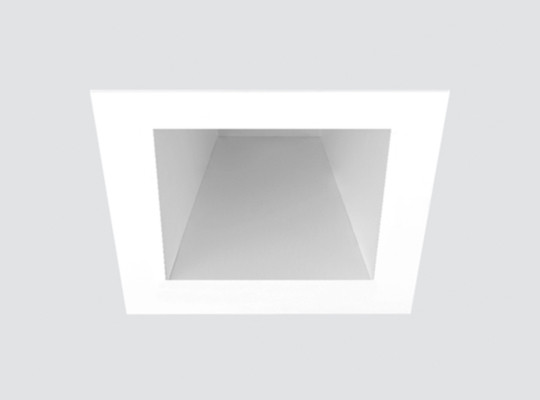

QUADRATIC 101QTC.1-R2011








Downlights à encastrer au plafond avec distribution de la lumière symétrique pour obtenir un éclairage de travail ou général efficace.
Conception carré en dimensions 225mm x 225mm.
Réflecteur en aluminium de grande pureté anodisé mat.
Cadre en fonte d’aluminium avec peinture en poudre disponible avec différentes finitions, RAL adapté aux besoins du client sur demande.
Accessoire en verre disponible pour incrémenter l’indice de protection jusqu’à IP54 | IK05 sous plafond [référence M2.D0225].
Accessoire en verre carré suspendu disponible avec différents couleurs [référence M1.C0225].
Accessoire de cadre métallique suspendu disponible avec différents couleurs [référence M1.E0225].
Accessoire de cadre LED décoratif disponible avec différents couleurs [référence M1.D0225].
Driver déporté fourni.
Options électroniques pour le contrôle de l’éclairage: DALI-2.
Le driver dont est équipé ce luminaire satisfait à la directive européenne 2009/125/CE qui établit les limites de papillotement : PstLM ≤ 1 et SVM ≤ 0,4.
Batterie 3 heures disponible en option (classe I).
Gestion passive de la température: dissipation thermique via dissipateur en aluminium.
Installation au plafond utilisant un appui en acier galvanisé avec vis, épaisseur maximale du plafond 30mm.

TÉLÉCHARGEMENTS
ACCESSOIRES ET FINITIONS

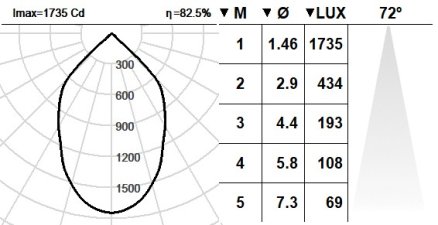

CARACTÉRISTIQUES PHOTOMÉTRIQUES
- Luminaire - Flux lumineux: 2104lm
- Luminaire - Efficacité: 123 lm/W
- Source lumineuse - Flux lumineux: 2535lm
- CRI: >90 R9 72
- Température de Couleur: 4000K
- Tolérance Chromatique: MacAdam 3
- Faisceau: 72
- Ce produit contient une source lumineuse de classe d'efficacité énergétique: D
- Facteur de fiabilité des LED à Ta nominale = 25ºC: 100.000h L90B10
- Cd/Klm: 684

DONNÉES TECHNIQUES
- Classe: II
- IP: 20
- Fil incandescent: 850 ºC
- Dimensions d’encastrement: 210mm x 210mm
- Dimensions du luminaire: 225mm x 225mm
- Poids: 1.71 Kg


CARACTÉRISTIQUES ÉLECTRIQUES
- Luminaire - Puissance connectée: 17,1 W
- Source lumineuse - Puissance: 15,43 W
- mA: 500 mA
EQUIPEMENT ÉLECTRONIQUE:
-
K: On/Off (basic)
-
S: On/Off (AC/DC + boucle de courant)
-
SE: On/Off (AC/DC+boucle de courant) + batterie 3h
-
D: DALI-2/switchDIM/corridorFUNCTION
-
DE: DALI-2/switchDIM/corridorFUNCTION + 3h batterie
-
B: Bluetooth-Casambi
FINITIONS STANDARD
-
1: RAL9010: Blanc Pur -
2: RAL9005: Noir Foncé -
4: RAL7016: Gris Anthracite -
7: RAL9006: Aluminium Blanc
Toutes les couleurs RAL sont disponibles sur demande.
DONNÉES TECHNIQUES
- Classe: II
- IP: 20
- Fil incandescent: 850 ºC
- Dimensions d’encastrement: 210mm x 210mm
- Dimensions du luminaire: 225mm x 225mm
- Poids: 1.71 Kg


FINITIONS STANDARD
-
1: RAL9010: Blanc Pur -
2: RAL9005: Noir Foncé -
4: RAL7016: Gris Anthracite -
7: RAL9006: Aluminium Blanc
Toutes les couleurs RAL sont disponibles sur demande.
