PLANE 101PLN.1-R2009
Deckenmontierte Einbau-Downlights mit symmetrischer Lichtverteilung, um eine effektive Funktions-, Akzent- oder Allgemeinbeleuchtung zu erreichen.
Bündiger Einbau, der Beleuchtungskörper ist vollständig in den Decken-Hohlraum eingepasst. Einbau in Gipsplatten-Decken.
Kreisförmiges Design in 4 Durchmessern erhältlich: 133 mm, 165 mm, 193 mm und 217 mm.
Pulverlackierter druckgegossener Aluminiumrand in ausgewählten Finishes erhältlich, kundenspezifische RAL auf Anfrage.
Um den Effekt dieses Beleuchtungskörpers zu vervollständigen, wird empfohlen, den Rand mit derselben RAL-Farbe zu lackieren wie die Decke.
Große Auswahl an Reflektoren, um beste fotometrische Resultate zu erzielen.
Hochreiner Aluminiumreflektor in ausgewählten Finishes: spiegelnd eloxiert, facettenartig metallisiert oder sandgestrahlt eloxiert, je nach Strahlwinkel-Wirkung.
Fernbedienungs Treiber wird mitgeliefert.
Der Treiber in diesem Beleuchtungskörper erfüllt die europäische Richtlinie 2009/125/EG für die Flickergrenzwerte: PstLM ≤ 1 und SVM ≤ 0,4.
Passives Temperaturmanagement: Wärmeableitung durch einen Aluminiumkühlkörper-Diffusor.
Deckenmontierte verzinkte Stahlhalterung mit Schrauben.
DOWNLOADS
ZUBEHÖR UND OBERFLÄCHEN

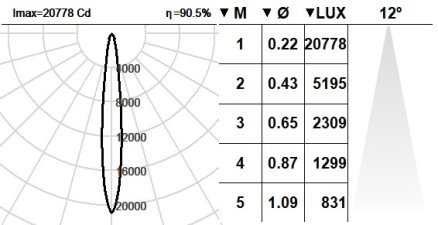

PHOTOMETRISCHE DATEN
- Leuchten Lichtstrom: 2079lm
- Leuchten Lichtausbeute: 122 lm/W
- Lichtquelle Lichtstrom: 2285lm
- CRI: >90 R9 62
- Ähnlichste Farbtemperatu: 2700K
- Farborttoleranz: MacAdam 3
- Winkel: 12 º
- Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse: E
- Bemessene Lebensdauer der LEDs bei Ta = 25ºC: 100.000h L90B10
- Cd/Klm: 9093
UGR: C0º = 14,5 | C90º = 14,5 unter den unten angegebenen Parametern
Raumabmessungen X=4H/Y=8H
Reflexion 20% | 50% | 70%
Leuchtenabstandes = 0.25
TECHNISCHE DATEN
- Klasse: II
- IP: 20
- Glühdraht: 850 ºC
- Deckenausschnitt: 134mm
- Außendurchmesser: 133mm
- Höhe: 91 mm Kg
- Gewicht: 1,37 Kg
ELEKTRISCHE DATEN
- Leuchten Anschlussleistung: 17,1 W
- Lichtquelle Watt: 15,43 W
- mA: 500 mA
ELEKTRONISCHE DATEN:
-
K: On/Off (basic)
-
S: On/Off (AC/DC + looping through)
-
SE: On/Off (AC/DC+looping) + 3h battery
-
D: DALI-2/switchDIM/corridorFUNCTION
-
DE: DALI-2/switchDIM/corridorFUNCTION + Battery 3h
-
B: Bluetooth-Casambi
STANDARDAUSFÜHRUNGEN
-
1: RAL9010: Reinweiß -
2: RAL9005: Tiefschwarz -
4: RAL7016: Anthrazitgrau -
7: RAL9006: Weißaluminium
Alle RAL-Farben sind auf Anfrage erhältlich
TECHNISCHE DATEN
- Klasse: II
- IP: 20
- Glühdraht: 850 ºC
- Deckenausschnitt: 134mm
- Außendurchmesser: 133mm
- Höhe: 91 mm
- Gewicht: 1,37 Kg
STANDARDAUSFÜHRUNGEN
-
1: RAL9010: Reinweiß -
2: RAL9005: Tiefschwarz -
4: RAL7016: Anthrazitgrau -
7: RAL9006: Weißaluminium
Alle RAL-Farben sind auf Anfrage erhältlich
